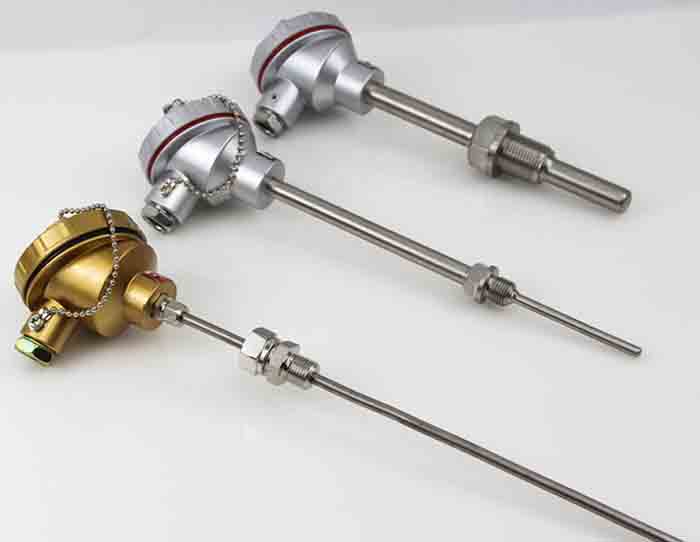

熱電阻產品概述

工業用熱電阻作為測量溫度的傳感器，通常和顯示儀表、記錄儀表和電子調節器配套使用。它可以直接測量各種生產過程中從-200℃至800℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。

根據**規定，我公司生產的符合IEC國標標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。

產品執行標準：IEC751、IEC1515、JB/T8622-1977、JB/T8623-1997

熱電阻主要技術指標

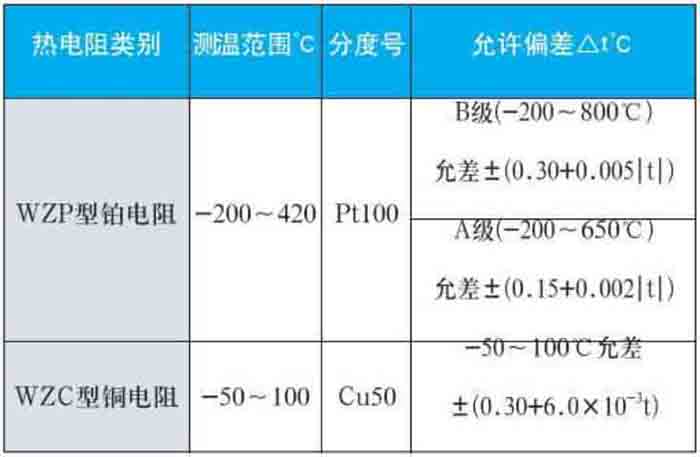

1、測溫范圍和準確度

注：式中“t”為感溫元件的實測溫度絕對值。

熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）

分度號PT100：

A級R0=100±0.06Ω

B級R0=100±0.12Ω

R100/R0=1.3851±0.0012

分度號Cu50：

R0=50±0.05Ω

R100/R0=1.428±0.002

2、響應時間

在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的5%，所需要的時間稱為熱響應時間，用τ0.5表示。

3、熱電阻公稱壓力

一般是指在該工作溫度下保護管所能承受的外壓（靜態）而不破裂。允許公稱壓力不僅與保護管材料、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的流速和種類有關。

4、熱電阻*小置入深度

一般不小于150mm（特殊產品例外）

5、自熱影響

通過熱電阻中的測量電流為5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。

6、絕緣電阻

常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度為15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。

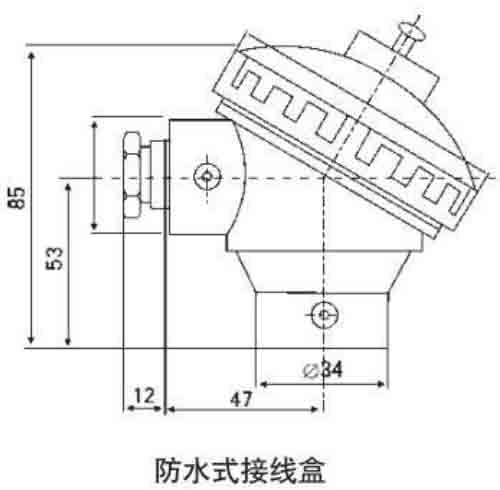

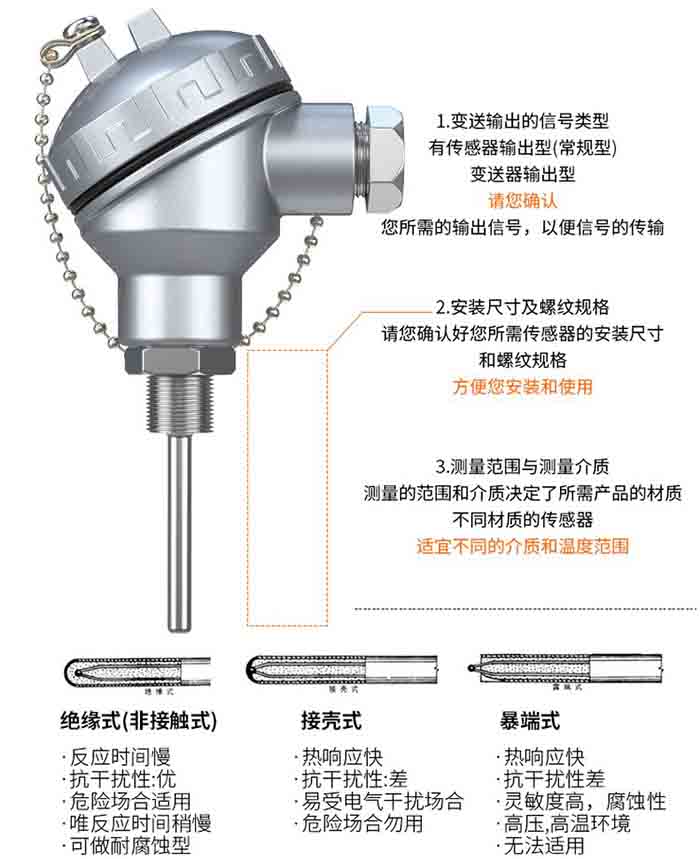

7、熱電阻接線盒結構

熱電阻工作原理

工業用熱電阻分鉑熱電阻和銅熱電阻兩大類。

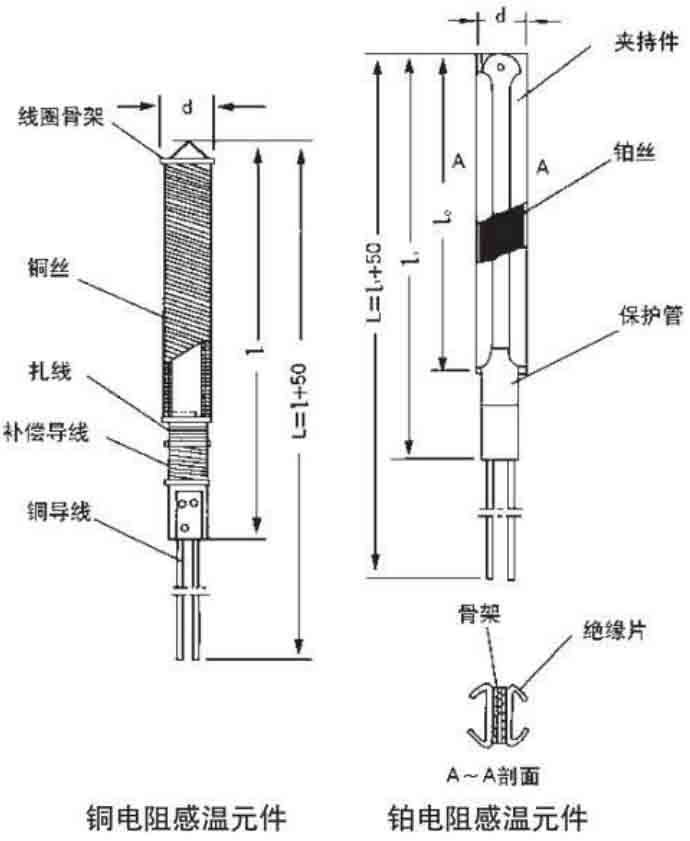

熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上。當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。

裝配式熱電阻主要由接線盒、保護管、接線端子、絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。

WZP型鉑電阻的感溫元件是一個鉑絲繞組，雙支鉑電阻主要用于需要用兩套顯示、記錄或調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組。

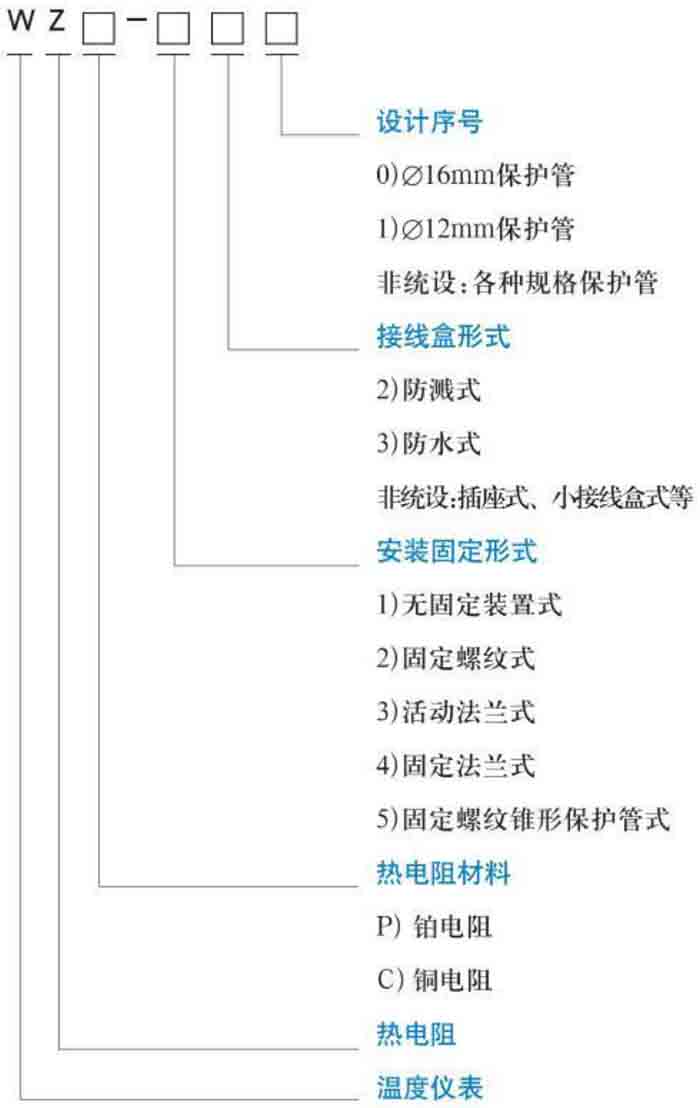

熱電阻型號表示

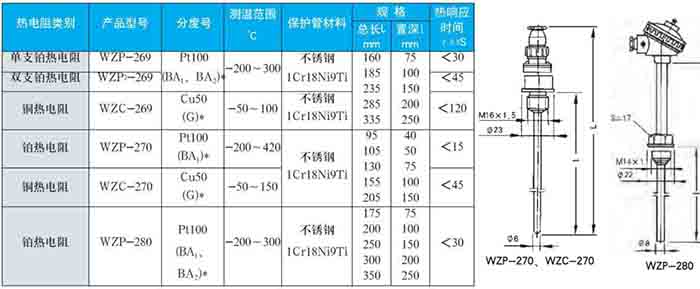

熱電阻規格型號

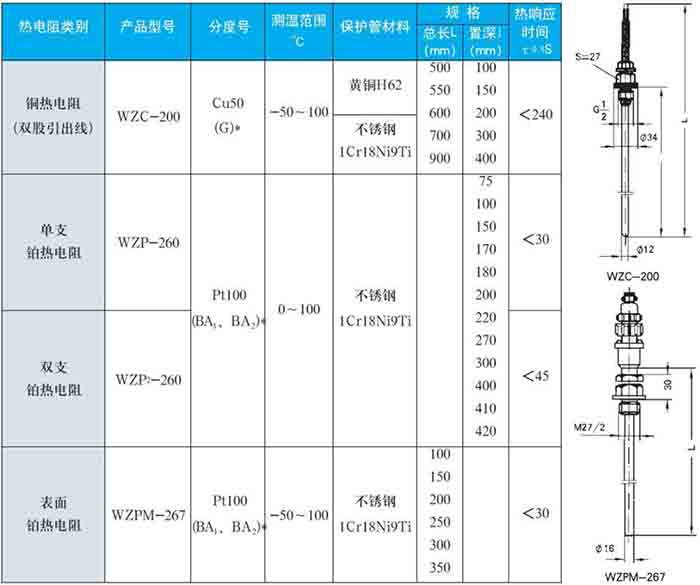

固定螺紋式熱電阻

注：

1）打“*”分度號作特殊規格訂貨。

2）WZC-200雙股引出電纜作導線。

3）WZPM-267采用引進元件WZPM-018，精度等級為：B級。

固定螺紋式熱電阻

注：打“*”分度號作特殊規格訂貨。

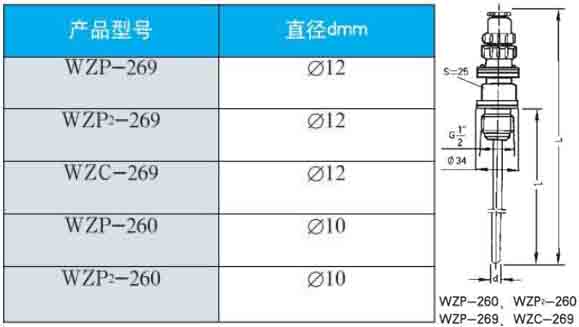

260、269型直徑型號對照表

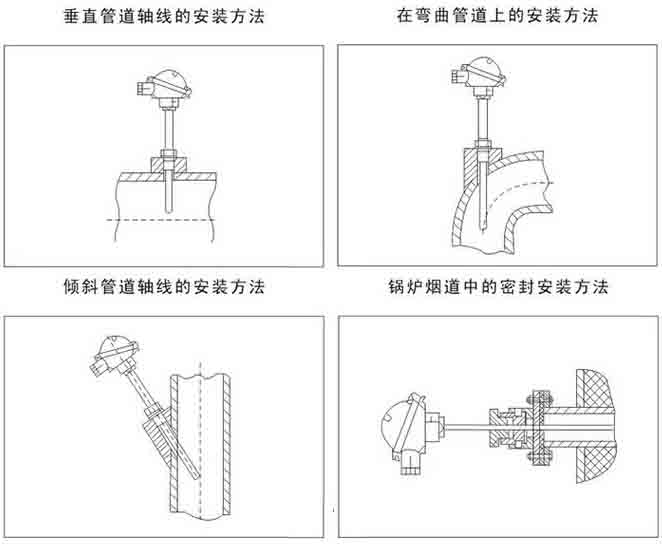

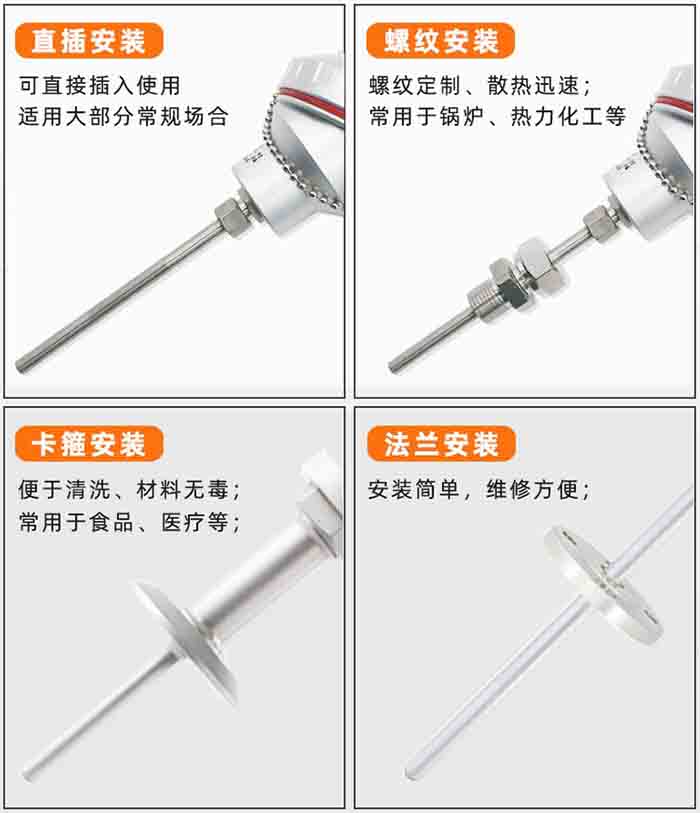

熱電阻安裝方式

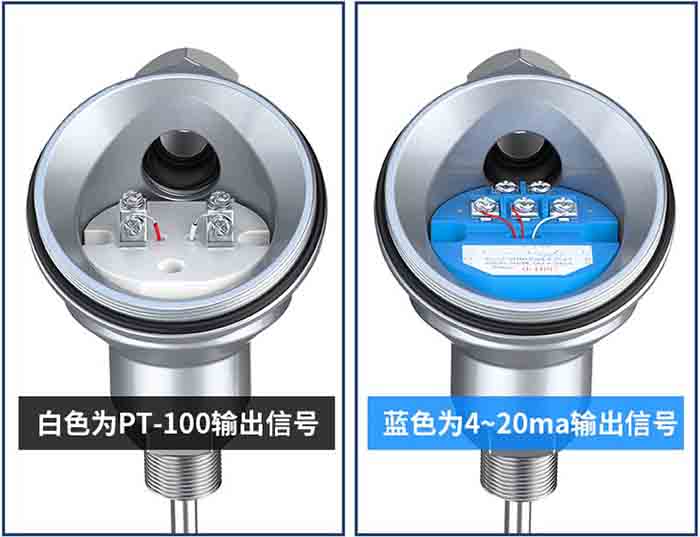

熱電阻輸出信號接線
