雙金屬溫度計產品概述

雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。

雙金屬溫度計特點

1.現場顯示溫度，直觀方便。

2.安全可靠，使用壽命長。

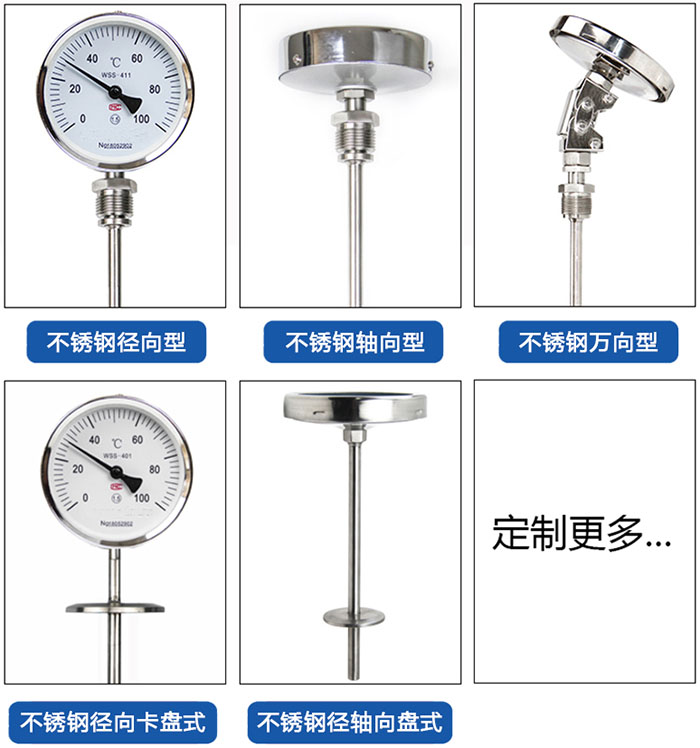

3.多種結構形式，可滿足不同要求。

雙金屬溫度計工作原理

雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。

雙金屬溫度計主要技術參數

1.產品執行標準：JB/T8803-1998；GB38369-83

2.標度盤公稱直徑：60,100,150

3.精度等級：（1.0）1.5

4.熱響應時間：≤40s

5.防護等級：IP55

6.角度調整誤差：角度調整誤差應不超過其量程的1.0%

7.回差：溫度計回差應不大于基本誤差限的絕對值

8.重復性：溫度計重復性*限范圍值應不大于基本誤差限絕對值的1/2

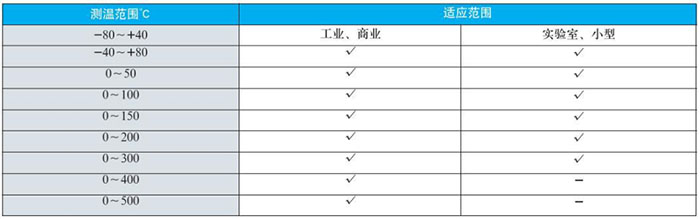

9.測溫范圍：

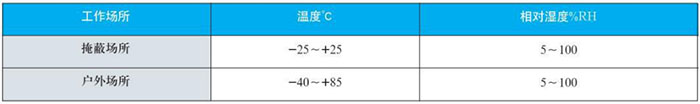

10.正常工作大氣條件：

11.測量端形式：

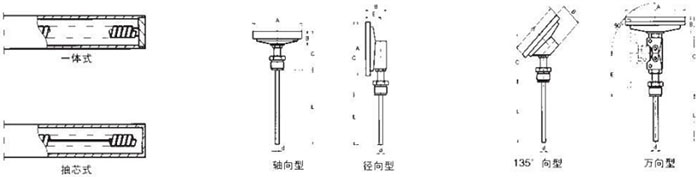

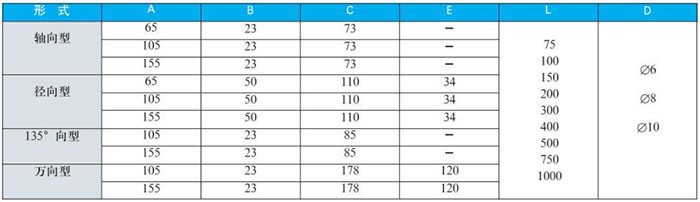

12.外形尺寸：

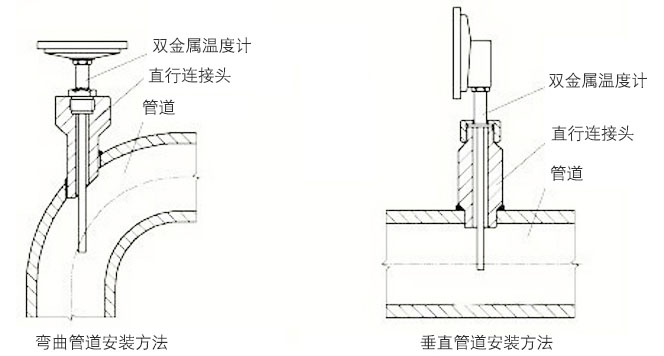

雙金屬溫度計安裝固定形式

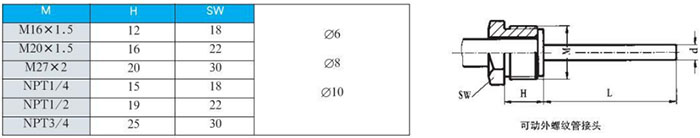

1.可動外螺紋管接頭

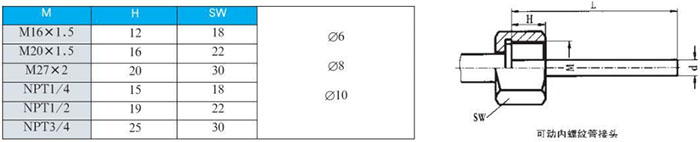

2.可動內螺紋管接頭

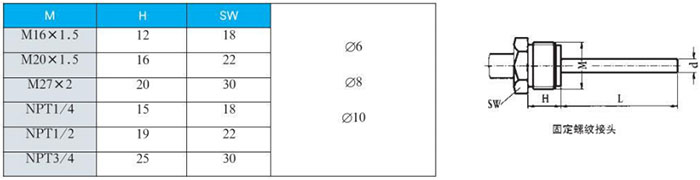

3.固定螺紋接頭

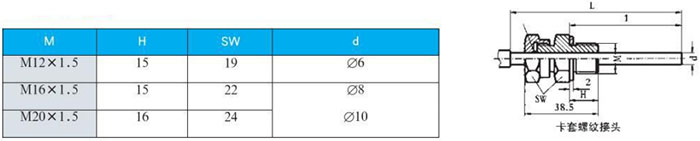

4.卡套螺紋接頭

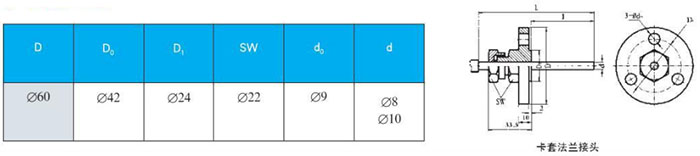

5.卡套法蘭接頭

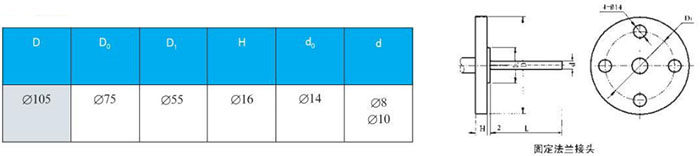

6.固定法蘭

注：可提供ANSI、JB、HG等標準法蘭

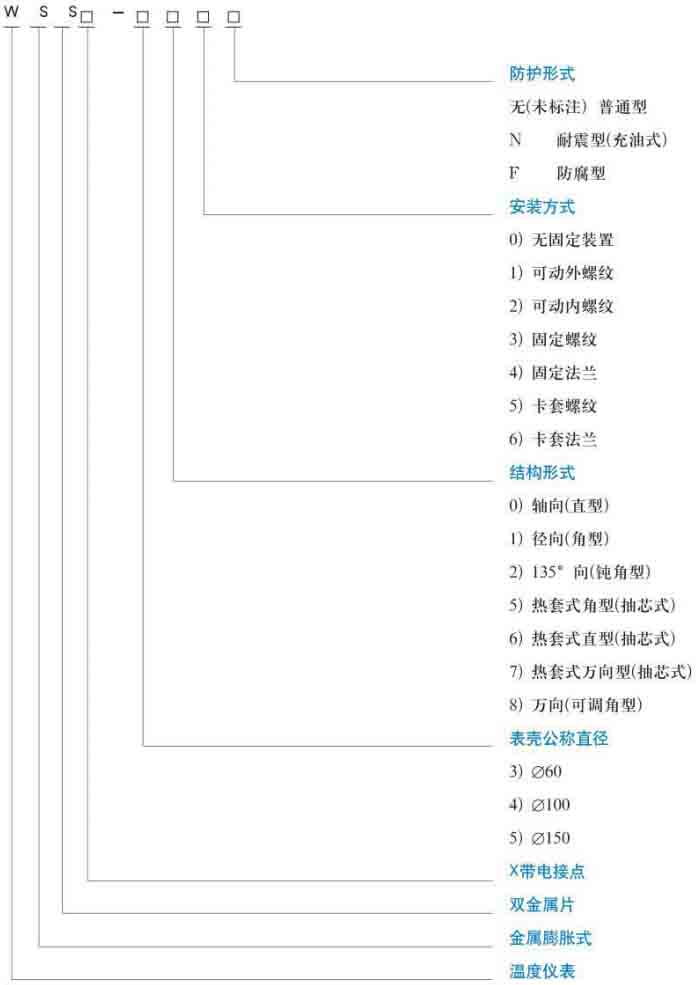

雙金屬溫度計型號表示

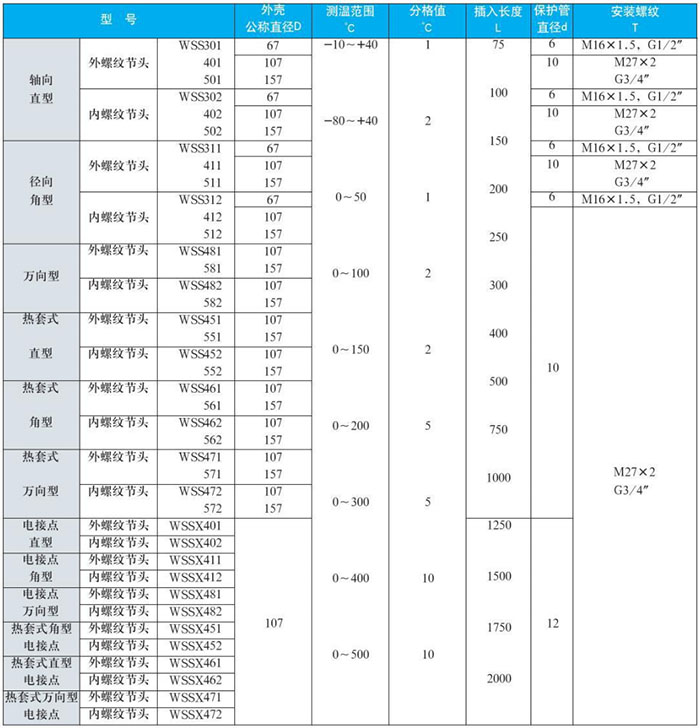

雙金屬溫度計型號規格及測量范圍

雙金屬溫度計使用與維修

1、為保證溫度計的正確性，尾管浸入被測介質的深度視尾管長度不同應在75以上。

2、讀數時視線應與標度盤垂直。

3、溫度計在正常使用后（一般不超過一年）應按工業雙金屬溫度計有關檢定規程進行定期檢定。

4、熱套式溫度計使用過程中遇到損壞需要更換時，只需逆時針松動螺母1，然后旋出表芯2，保護套3留在設備中，將新的表芯裝入，勿使雙金屬螺管與保護套底部接觸，旋緊螺母1即可。

5、溫度計在運輸、保管、安裝、使用過程中應避免碰撞尾管，切勿使其彎曲變形。
